貼片鉭電容結構：

鉭電容內部基本組成共有五個部分分別為：鉭金屬，五氧化二鉭，二氧化錳或聚合物，石墨銀漿層，銀膏粘結層，引出層及其他。

鉭金屬內部結構為陽極層，由金屬粉末壓制成型、燒結而成。五氧化二鉭內部結構主要為介質層，在陽極金屬表面化學處理形成。

二氧化錳或聚合物內部結構為陰極層，由硝酸錳熱分解或有機物聚合形成。石墨銀漿層,銀膏粘結層內部結構為輔助陰極層，石墨、銀漿分別浸漬干燥而成。

銀膏粘結層內部結構為連接芯塊與引出金屬，其中銀膏層對應模壓塑封產品，或裹錫層對應樹脂包封產品，或熔錫層對應金屬封裝產品。

引出層及其他主要是引出金屬結構如引線框、CP線等。

貼片鉭電容內部結構圖如下：

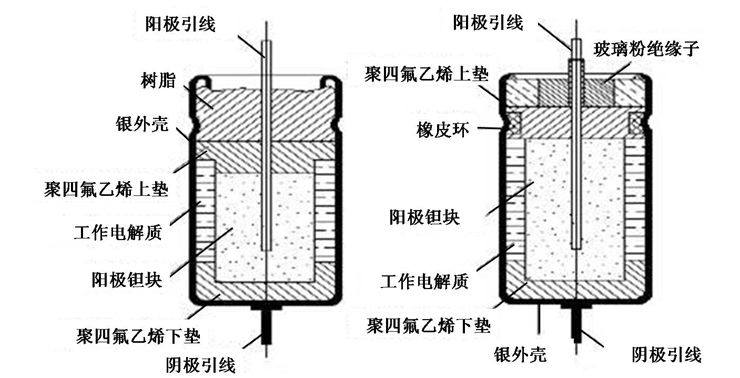

1.金屬外殼非固體電解質鉭電容器內部結構圖

2.金屬外殼固體電解質鉭電容器內部結構圖

貼片鉭電容質量等級主要分為宇航級，準宇航級: CAST(A、B、LAMS、S AST，

國軍標級:有可靠性指標、無可靠性指標，七專級，普君級，工業級。

鉭電容產品同時又分為八大類

1. 金屬外光非固體電解質租電容器

2. 固體鉭電容器

3. 高能鉭混合電容器

4. 高溫系列鉭電容器

5. 片式鉭電容器

6. 高分子鉭電容器

7. 瓷介鉭電容器

8. 軍用電感器




金屬外殼非固體電解質鉭電容器

該系列產品采用液態或凝膠態物質作電解質，外用金屬殼封裝，正極端面采用玻璃粉絕緣子(全密封)或樹脂(半密封)封口，產品電性能優，可靠性高，其生產線已通過國軍標認證。全密封系列: CAK31、CAK35、CAK35H、CAK35L、 CAK35X、CAK35T、CAK38、CAK39、CAK81、CAK86、GCA35、 GCA351、 CA35、CA351、 CA81

金屬外殼固體電解質鉭電容器

該系列產品采用MnO2作電解質，外用金屬外殼封裝，正極引出端采用玻璃粉絕緣子封口，產品可靠性高，抗振動能力強，電性能優良，應用廣泛。

型號系列: CAK、CAK-1

CAK-8、CAK-8B、CAK411C

CAK70、GCA、

GCA411C、

CA70、CA72A、CA72B、CAA、CAM

典型產品: CAK、CAK411C、 CAK70
